技術中心
制程能力
? ? ? ?金時裕的制程能力覆蓋了從雙面板到多層板，再到HDI（高密度互連）板的全系列復雜度產品，能夠在通信、計算機、汽車電子、醫療設備等領域提供定制化解決方案。
標準特性
標準
極限
最大層數
24L
30L
最大生產板尺寸
530×660mm
550×660mm
最小外層線寬/線距 (銅厚)
0.07/0.07mm(1oz)
0.065/0.065mm(1oz)
最小內層線寬/線距 (銅厚)
銅厚17μm
線寬線距0.06/0.06mm
線寬線距0.06/0.06mm
銅厚17μm
線寬線距0.05/0.05mm
線寬線距0.05/0.05mm
最大板厚
3.0mm
3.2mm?[0.125"]
最小板厚
0.4mm
0.3mm
最小機械鉆刀
0.2mm
0.15mm
最大縱橫比（厚徑比）
8:1
10:1
最大基銅厚度
25:1
40:1
最大基銅厚度
4oz
5?oz?[178μm]
最小基銅厚度
1/3?oz?[12μm]
1/3?oz?[12μm]
最小芯板厚度
100μm(含銅)
50μm?[0.002"]
最小介質厚度
64μm
55μm
最小孔PAD尺寸
0.2mm
0.15mm
阻焊對準度
±35μm
±25μm?[0.002"]
最小阻焊橋
0.1mm
0.065mm
導體到V-CUT邊距離
0.40mm
0.35mm
導體到鑼邊的距離
0.2mm
0.15mm
成品尺寸公差
±0.075mm
±0.05mm
HDI特征點
標準
極限
最小鐳射孔徑
100μm?[0.004"]
50μm?[0.002"]
最小測試點或BGA焊盤
0.2mm?
0.15mm?
最小盲孔孔徑
100um
0.05mm
盲孔承接PAD尺寸
0.2mm
0.20mm
PTH & 盲孔大小
0.25mm/0.1mm
0.2/0.075mm
PTH PAD尺寸
0.3mm
0.30mm
最小焊盤單邊開窗
0.075mm
0.015mm
最小CSP/BGA間距
0.4mm
0.35mm
關鍵線/公差
0.06mm/±20%
0.055mm/10%
玻璃布增強型材料
Y
Y
最大縱橫比
0.7:1
1:1
鐳射疊孔
Y
Y
盲孔填平
Y
Y
埋孔塞孔
Y
Y
盲孔最大階數
3+N+3
5+N+5
PCB技術
標準
極限
軟硬結合板&軟板
Y
Y
盲/埋孔
Y
Y
多次壓合
Y
Y
阻抗控制
±?10%
±?5%
兩種（或以上）截然不同類型的板料混壓
Y
Y
鋁基板
Y
Y
非導電性樹脂塞孔
Y
Y
導電性樹脂塞孔（如：銅漿塞孔）
Y
Y
沉頭孔、喇叭孔
Y
Y
背鉆
Y
Y
控深鉆、控深鑼
Y
Y
板邊電鍍
Y
Y
埋電容
Y
Y
回蝕
Y
Y
板內斜邊
Y
Y
二維碼印制
Y
Y
標準特性表
標準特性
標準
極限
最大層數
24L
30L
最大生產板尺寸
530×660mm
550×660mm
最小外層線寬/線距 (銅厚)
0.07/0.07mm(1oz)
0.065/0.065mm(1oz)
最小內層線寬/線距 (銅厚)
銅厚17μm
線寬線距0.06/0.06mm
線寬線距0.06/0.06mm
銅厚17μm
線寬線距0.05/0.05mm
線寬線距0.05/0.05mm
最大板厚
3.0mm
3.2mm?[0.125"]
最小板厚
0.4mm
0.3mm
最小機械鉆刀
0.2mm
0.15mm
最大縱橫比（厚徑比）
8:1
10:1
最大基銅厚度
25:1
40:1
最大基銅厚度
4oz
5?oz?[178μm]
最小基銅厚度
1/3?oz?[12μm]
1/3?oz?[12μm]
最小芯板厚度
100μm(含銅)
50μm?[0.002"]
最小介質厚度
64μm
55μm
最小孔PAD尺寸
0.2mm
0.15mm
阻焊對準度
±35μm
±25μm?[0.002"]
最小阻焊橋
0.1mm
0.065mm
導體到V-CUT邊距離
0.40mm
0.35mm
導體到鑼邊的距離
0.2mm
0.15mm
成品尺寸公差
±0.075mm
±0.05mm
HDI特征點表
HDI特征點
標準
極限
最小鐳射孔徑
100μm?[0.004"]
50μm?[0.002"]
最小測試點或BGA焊盤
0.2mm?
0.15mm?
最小盲孔孔徑
100um
0.05mm
盲孔承接PAD尺寸
0.2mm
0.20mm
PTH & 盲孔大小
0.25mm/0.1mm
0.2/0.075mm
PTH PAD尺寸
0.3mm
0.30mm
最小焊盤單邊開窗
0.075mm
0.015mm
最小CSP/BGA間距
0.4mm
0.35mm
關鍵線/公差
0.06mm/±20%
0.055mm/10%
玻璃布增強型材料
Y
Y
最大縱橫比
0.7:1
1:1
鐳射疊孔
Y
Y
盲孔填平
Y
Y
埋孔塞孔
Y
Y
盲孔最大階數
3+N+3
5+N+5
PCB技術表
PCB技術
標準
極限
軟硬結合板&軟板
Y
Y
盲/埋孔
Y
Y
多次壓合
Y
Y
阻抗控制
±?10%
±?5%
兩種（或以上）截然不同類型的板料混壓
Y
Y
鋁基板
Y
Y
非導電性樹脂塞孔
Y
Y
導電性樹脂塞孔（如：銅漿塞孔）
Y
Y
沉頭孔、喇叭孔
Y
Y
背鉆
Y
Y
控深鉆、控深鑼
Y
Y
板邊電鍍
Y
Y
埋電容
Y
Y
回蝕
Y
Y
板內斜邊
Y
Y
二維碼印制
Y
Y
設備展示
? ? ? 金時裕憑借其先進、穩定且專業的生產設備，確保了印刷電路板（PCB）的準時交付和持續穩定的高質量產出，彰顯了公司在生產效率與品質控制方面的卓越能力。
工藝流程
? ? ? ?金時裕電子有限公司在PCB（印刷電路板）制造工藝流程上的強大之處主要體現在:智能化和數字化管理,技術創新與專利,全面的工藝流程控制和先進的表面處理技術。
體系認證
? ? ? ? 我們一直致力于提供高質量的印刷電路板（PCB）及相關服務。為了確保我們的產品和服務能夠達到國際標準，并滿足客戶的高標準要求，我們積極尋求并通過了一系列重要的體系認證。這些認證不僅是我們對質量和服務承諾的體現，也是我們不斷提升自身能力的標志。

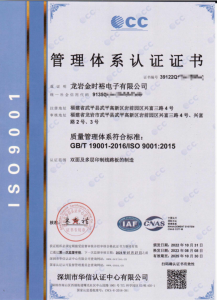

ISO9001

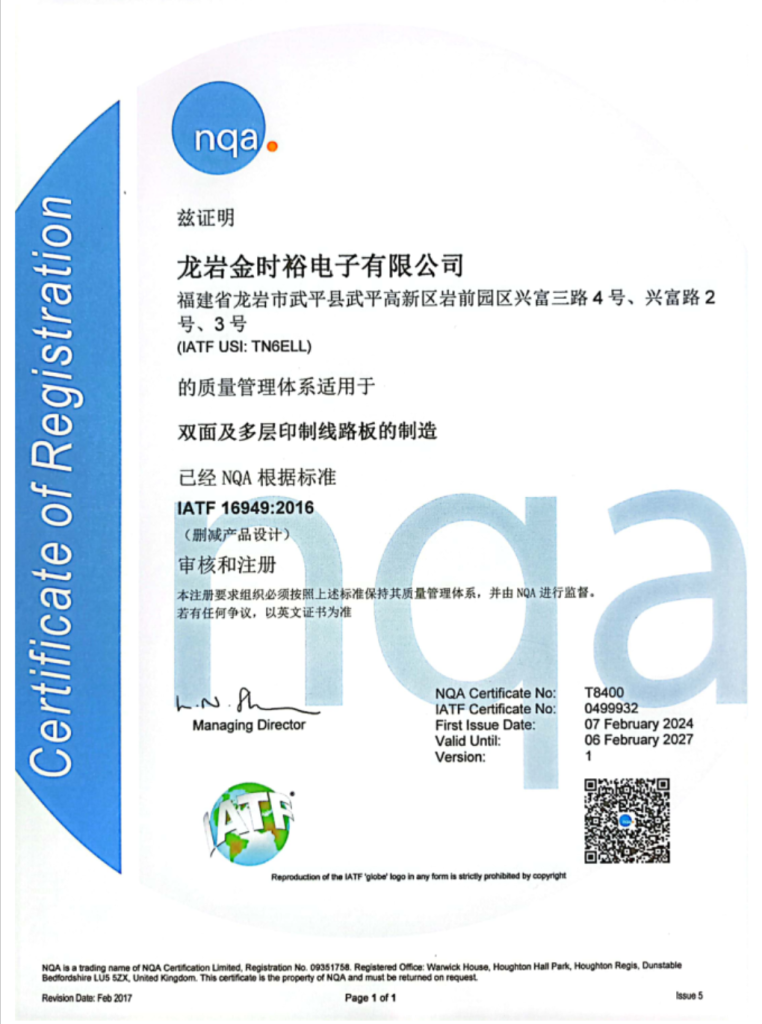

IATF16949

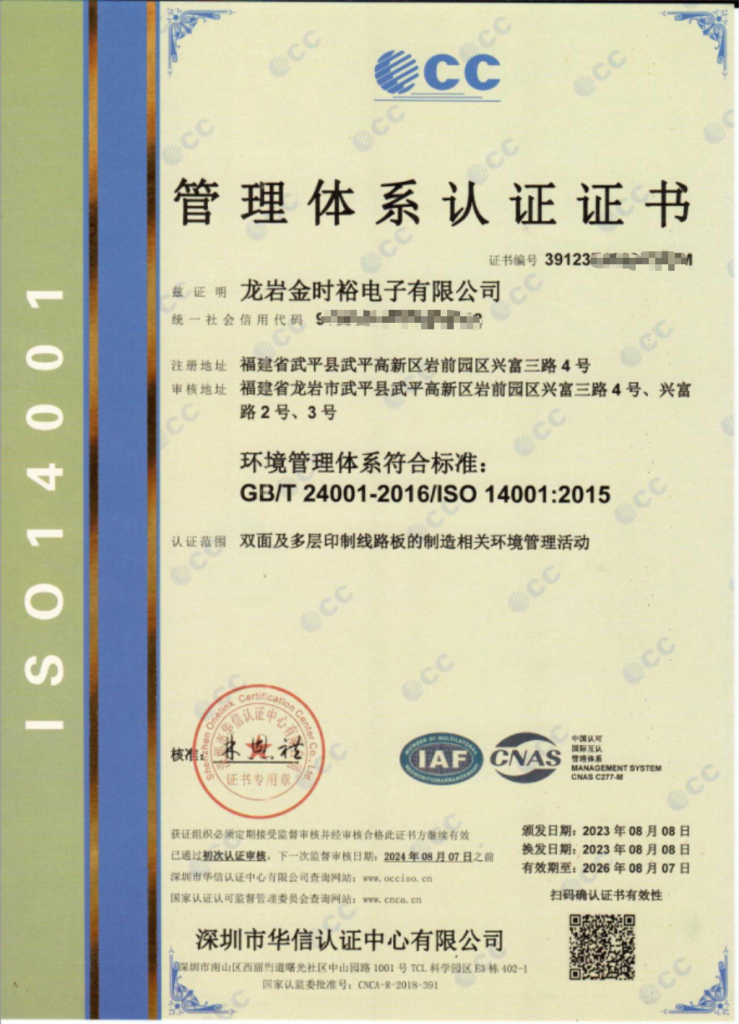

ISO4001

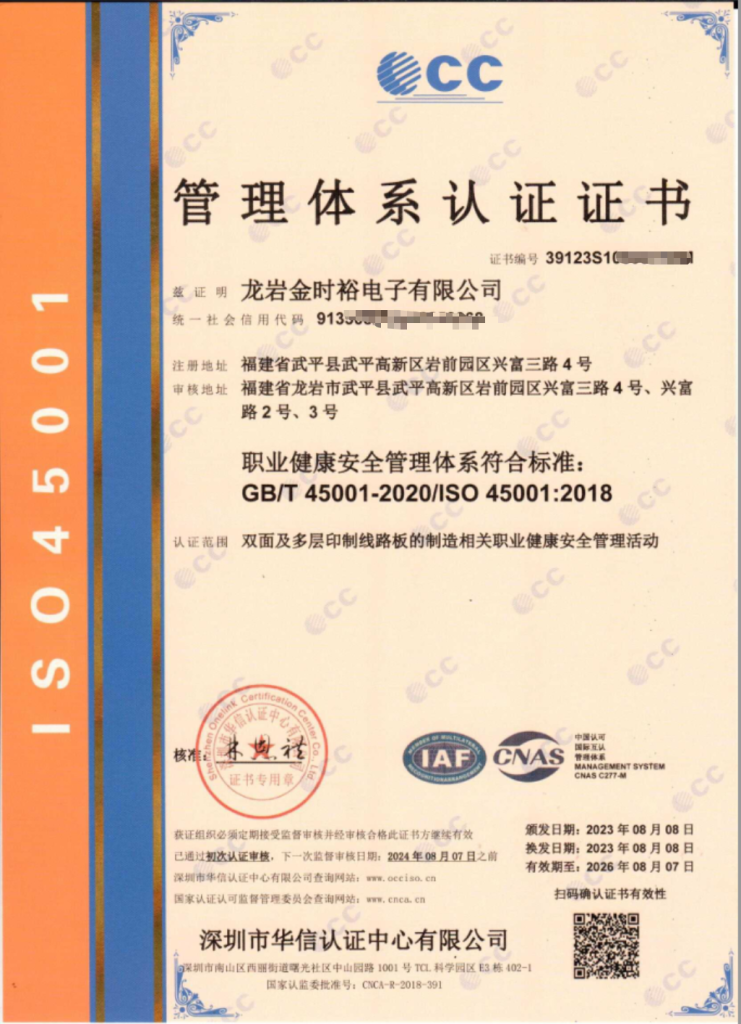

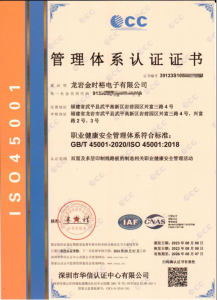

ISO45001

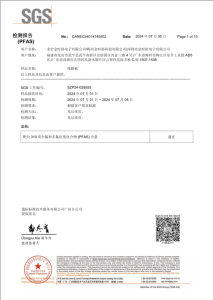

SGS-PFAS檢測報告

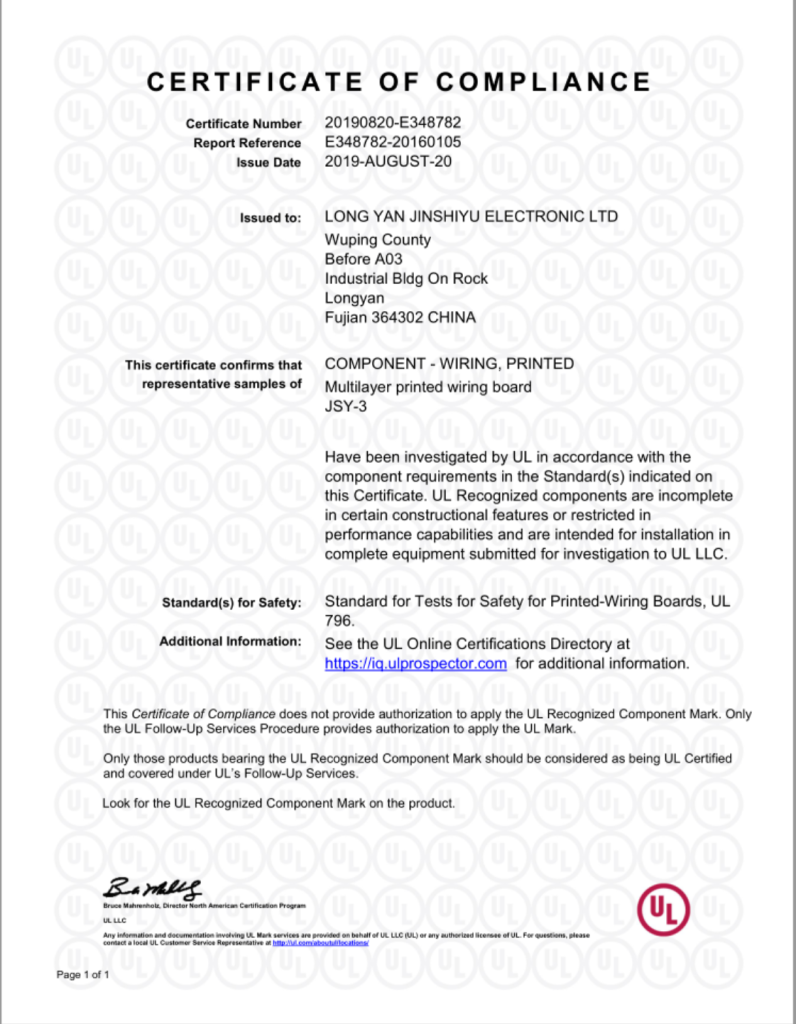

E348782

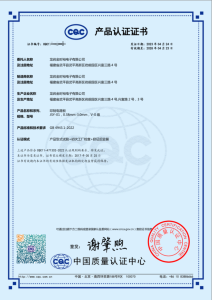

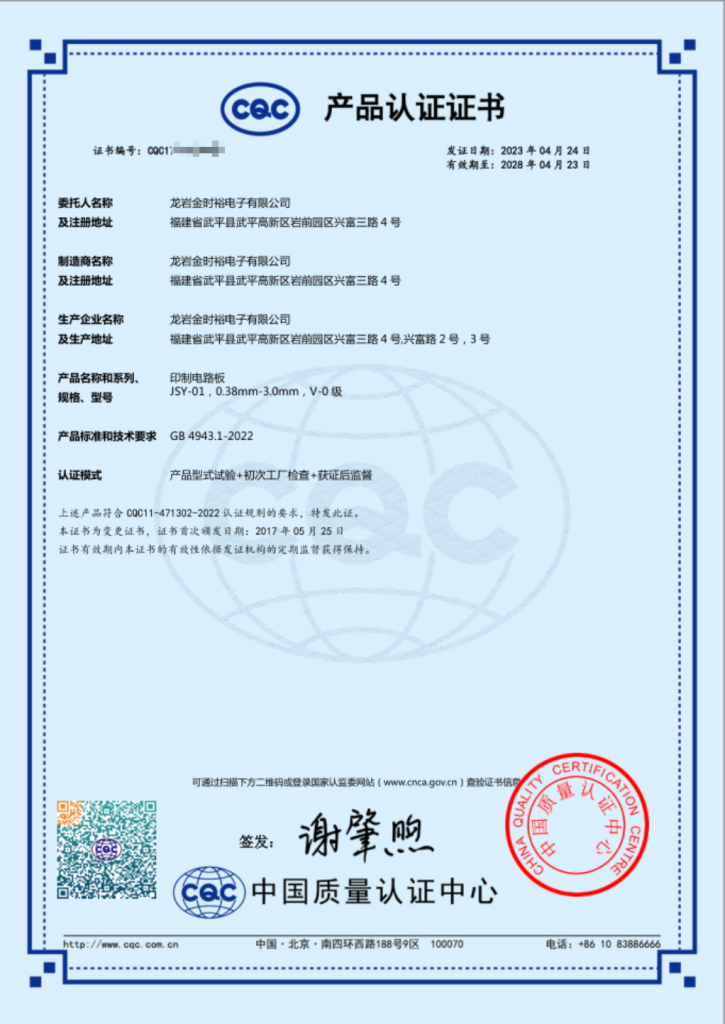

CQC

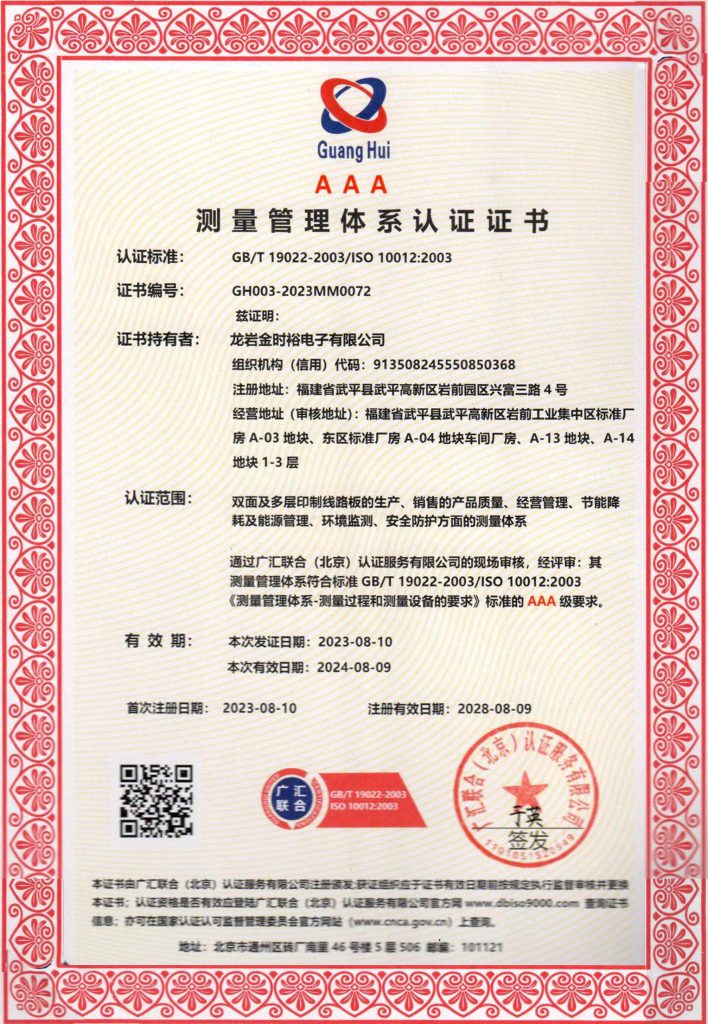

測量管理體系認證
